第一章 需求分析

设计目的

随着城市化进程的加快，高层建筑、大型商业综合体等复杂建筑结构的增多，火灾安全问题日益凸显。

传统的火灾逃生指示往往依赖于静态的疏散标志，这在实际紧急情况下可能无法提供最有效的逃生路径。因此，研发一套能够实时响应火情变化、智能化引导人员安全逃生的系统具有重要的现实意义和紧迫性。火灾智能逃生寻路系统的研发，正是基于这一背景，旨在通过技术创新提升火灾应急疏散的效率和安全性。

竞品分析

火场中，传统的静态逃生指示牌与动态逃生指示牌之间存在显著的差异，这些差异在紧急情况下可能直接影响疏散效果和人员安全。以下是对这两种指示牌的竞品分析：

随着科技的进步和人们对安全疏散要求的提高，动态逃生指示牌的市场需求逐渐增加。未来，随着技术的进一步成熟和成本的降低，动态逃生指示牌有望在更多场所得到应用。同时，对于静态逃生指示牌的改进和创新也将持续进行，以满足不同场所和需求的疏散要求。

用户群体

• 医院：医院作为人员密集且可能存在紧急情况的场所，动态逃生指示牌能够实时反映火场情况，为患者、医护人员及访客提供准确的疏散方向。

• 购物中心：动态指示牌能够迅速调整疏散路线，帮助顾客和工作人员快速找到安全出口。

• 体育场馆：在举办大型活动时，体育场馆内人数众多，且可能存在视线不佳、人员混乱等问题。动态指示牌能够通过实时指示，确保人员有序疏散。

• 学校：动态逃生指示牌能够为学生提供清晰的疏散指引，减少恐慌和混乱。

• 办公楼：动态指示牌能够实时反映火场情况，为员工提供最佳的逃生路径。

• 老年人和儿童：老年人和儿童在紧急情况下可能更容易产生恐慌和混乱。动态指示牌提供的清晰、明确的疏散指引能够减少他们的不安，提高疏散效率。

• 消防管理部门：动态逃生指示牌能够实时反映火场情况，为消防管理部门提供准确的疏散信息，有助于他们制定有效的救援方案，提高救援效率。

主要功能

• 动态指示方向：根据火灾或其他紧急情况的发生位置和人员疏散情况，实时调整指示方向，确保人员能够沿着最优的逃生路径撤离。

• 实时信息传递：可以与消防报警系统联动，实时显示火灾位置、疏散路线等信息，帮助人员快速了解当前情况。

• 视觉导航功能：通过视觉导航指示出一条安全的逃生路径，能够为被困人员进行视觉引导，确保他们能够快速、安全地撤离至安全区域。

• 独立供电系统：配备有备用电源或独立供电系统，确保在外部电源失效的情况下仍能正常工作。

• 人机交互优化：得益于网页前端技术跨平台的特性，系统能够在多端(Windows、Linux、 Android、iOS、Harmony)对逃生人员进行有效引导，降低了因恐慌和混 乱导致的二次伤害风险。

主要性能

• 可靠性：采用高可靠性的电子元器件和算法，确保在紧急情况下能够正常工作。

• 稳定性：经过严格的测试和验证，确保在各种环境条件下都能稳定运行。

• 耐用性：采用优质的材料和工艺制造，具有较长的使用寿命和维护周期。

• 易用性：界面简洁明了，操作方便，无需专业培训即可使用。

第二章 概要设计

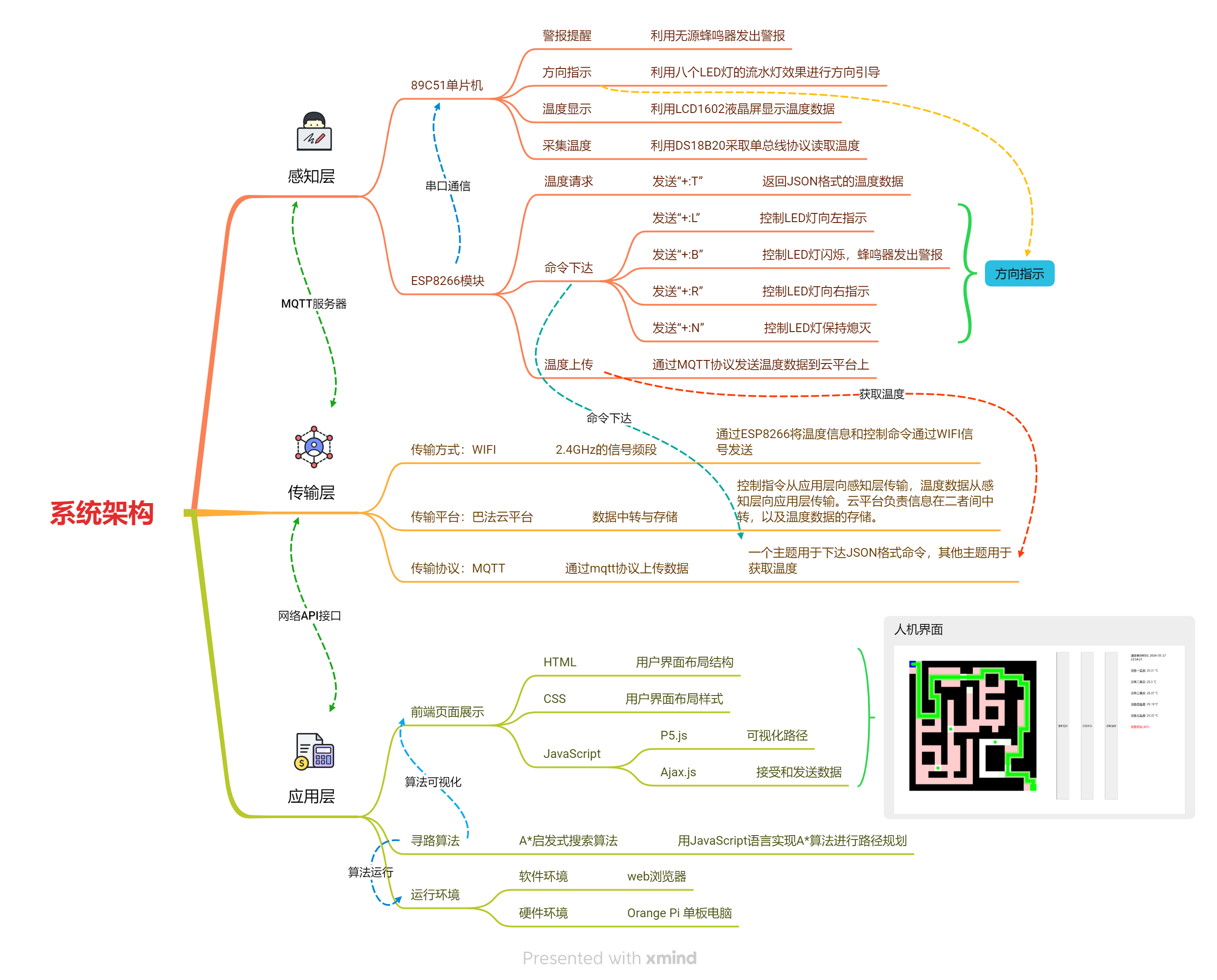

火场护航——基于A* 算法的物联网火灾逃生路线引导系统是一套集成传感器技术、嵌入式技术、物联网技术、网页前端技术、人工智能算法等多项先进技术的 智能化系统。该系统能够在火灾发生时，实时监测火势蔓延情况、记录温度变化等关键参数，并通过中央控制单元迅速计算出最佳逃生路线。同时，系统配备的智能 导航功能能够为被困人员进行视觉引导，确保他们能够快速、安全地撤离至安全区域。

第三章 详细设计

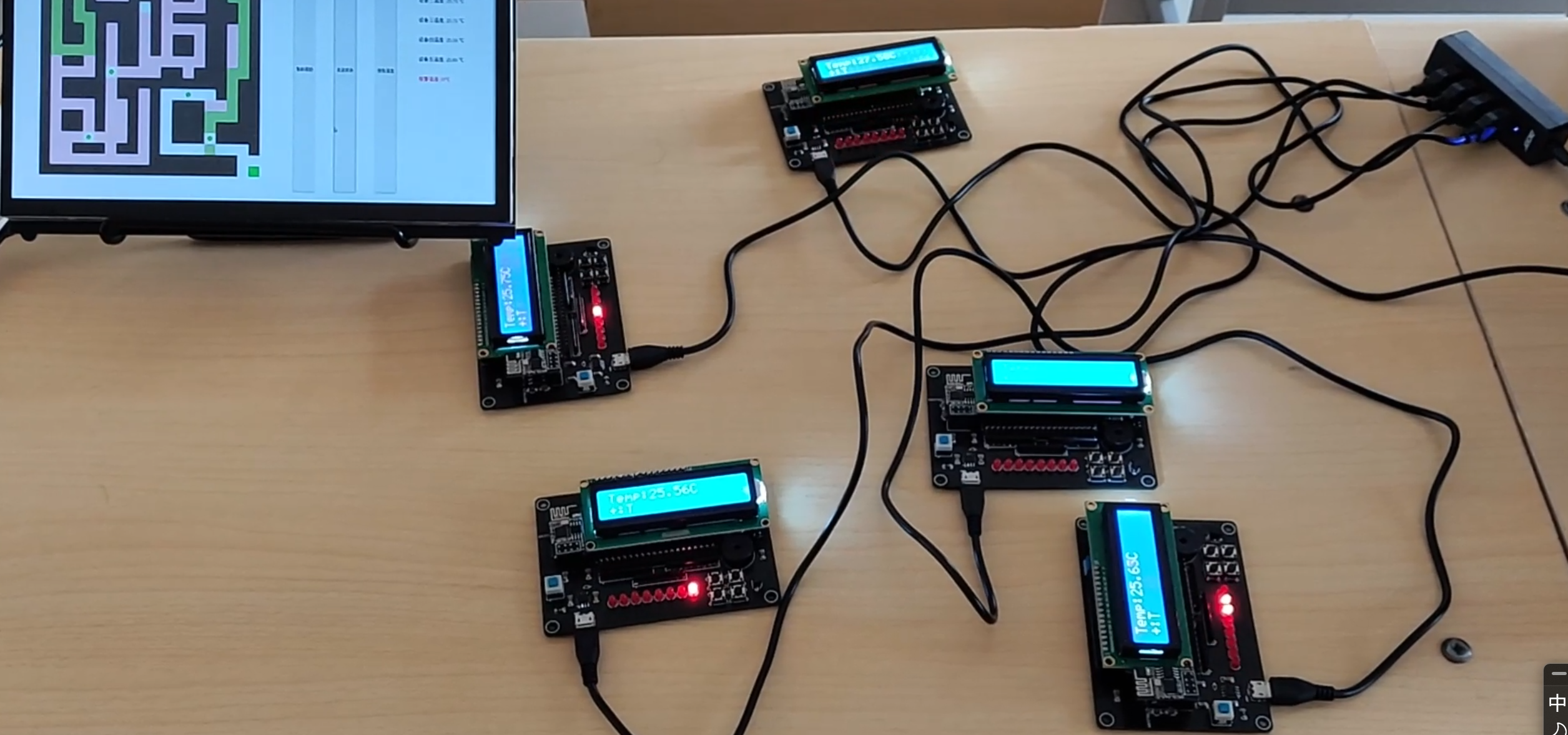

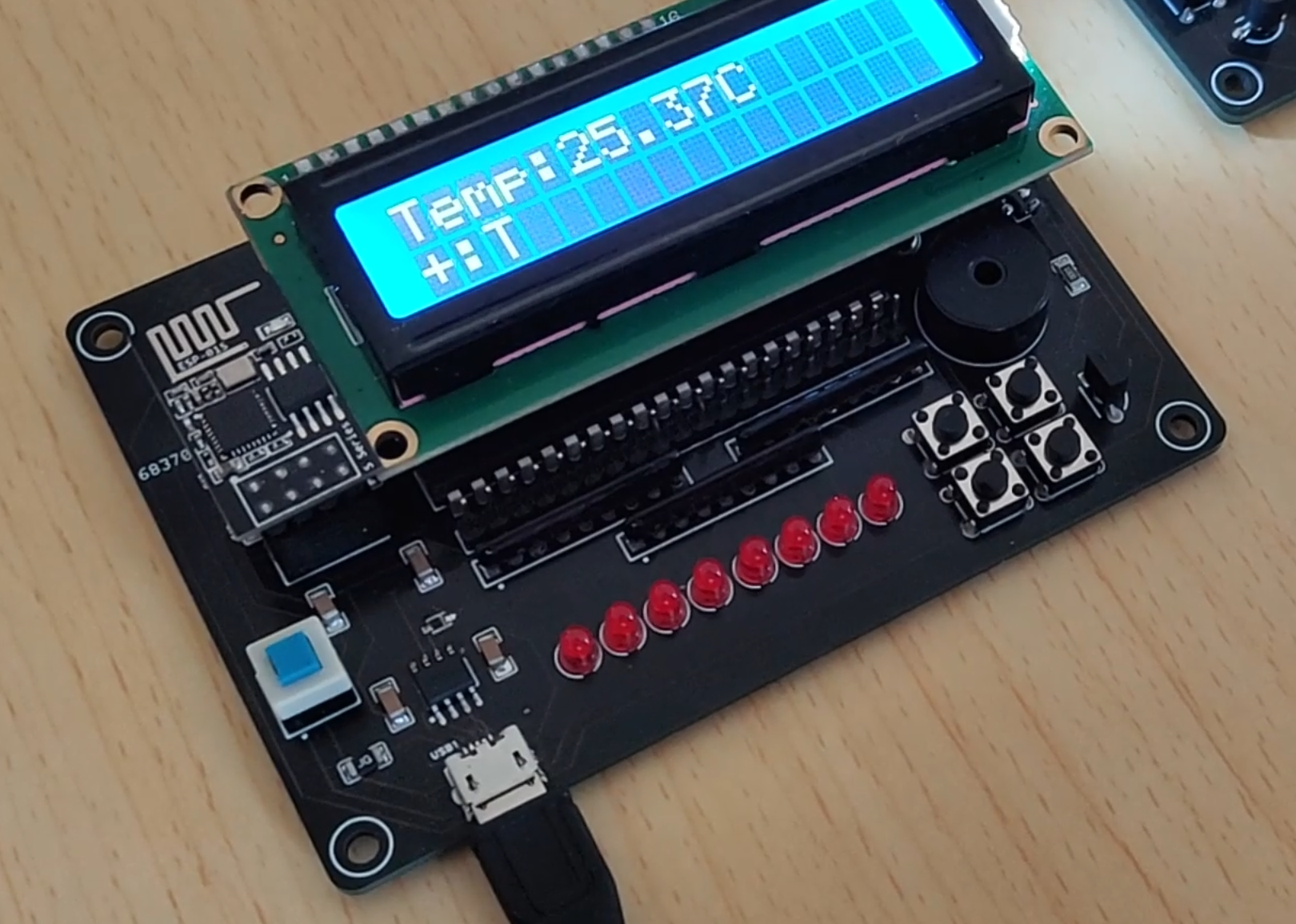

实物运行中的图片

感知层

89C51单片机

温度采集和视觉引导装置

警报提醒

利用无源蜂鸣器发出警报

1
while (t < 5000)
2
{
3
    FM = !FM;
4
    Delay5us(100);//每隔500微秒发一次声音，一共持续2.5秒
5
    t++;
6
}
7
t = 0;

方向指示

利用八个LED灯的流水灯效果进行方向引导

xxxxxxxxxx
35
1
if (State == 'N')//正常状态不亮
2
{
3
    P1 = 0x00;
4
}
5
if (State == 'R')//指示灯向右
6
{
7
    P1 = 0xfe;
8
    delay_ms(100);
9
    for (a = 1; a <= 7; a++)
10
    {
11
        P1 = P1 << 1 | 0x01;
12
        delay_ms(100);
13
        if (State != 'R')
14
            break;
15
    }
16
}
17
if (State == 'L')//指示灯向左
18
{
19
    P1 = 0x7f;
20
    delay_ms(100);
21
    for (a = 1; a <= 7; a++)
22
    {
23
        P1 = P1 >> 1 | 0x80;
24
        delay_ms(100);
25
        if (State != 'L')
26
            break;
27
    }
28
}
29
if (State == 'B')//指示灯闪烁
30
{
31
    P1 = 0xff;
32
    delay_ms(300);
33
    P1 = 0x00;
34
    delay_ms(300);
35
}

温度显示

利用LCD1602液晶屏显示温度数据

​x
1
//引脚配置：
2
sbit LCD_RS=P2^2;
3
sbit LCD_RW=P2^1;
4
sbit LCD_EN=P2^0;
5

6
#define LCD_DataPort P0
7

8
void LCD_WriteCommand(unsigned char Command)
9
{
10
    LCD_RS=0;
11
    LCD_RW=0;
12
    LCD_DataPort=Command;
13
    LCD_EN=1;
14
    Delay(1);
15
    LCD_EN=0;
16
    Delay(1);
17
}
18

19
void LCD_Init()
20
{
21
    LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
22
    LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
23
    LCD_WriteCommand(0x01);//光标复位，清屏
24
}
25

26
void LCD_WriteData(unsigned char Data)
27
{
28
    LCD_RS=1;
29
    LCD_RW=0;
30
    LCD_DataPort=Data;
31
    LCD_EN=1;
32
    Delay(1);
33
    LCD_EN=0;
34
    Delay(1);
35
}
36

37
void LCD_SetCursor(unsigned char Line,unsigned char Column)
38
{
39
    if(Line==1)
40
    {
41
        LCD_WriteCommand(0x80|(Column-1));
42
    }
43
    else if(Line==2)
44
    {
45
        LCD_WriteCommand(0x80|(Column-1+0x40));
46
    }
47
}
48

49
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
50
{
51
    unsigned char i;
52
    LCD_SetCursor(Line,Column);
53
    for(i=0;String[i]!='\0';i++)
54
    {
55
        LCD_WriteData(String[i]);
56
    }
57
}

采集温度

利用DS18B20采取单总线协议读取温度

xxxxxxxxxx
44
1
sbit DS18B20_IO = P2^7;
2

3
bit InitDS18B20ACK()
4
{
5
    bit ACK; // 用来判断DS18B20是否初始化成功
6
    EA = 0;
7
    DS18B20_IO = 0;
8
    Delay5us(120);
9
    DS18B20_IO = 1;
10
    Delay5us(10);
11
    ACK = DS18B20_IO;
12
    while (!DS18B20_IO)
13
        ; // 等待脉冲结束
14
    EA = 1;
15
    return ACK;
16
}
17

18
bit startDs18b20()
19
{
20
    bit ACK;
21
    ACK = InitDS18B20ACK(); // 总线初始化是否完成
22
    if (ACK == 0)
23
    {
24
        writeToDs18b20(0xcc); // 跳过ROM的验证操作
25
        writeToDs18b20(0x44); // 启动温度的转换
26
    }
27
    return ACK; // ACK == 0 启动成功，1就不成功
28
}
29

30
bit getTempForDs18b20(int *temp)
31
{
32
    bit ACK;
33
    uchar MSB, LSB;
34
    ACK = InitDS18B20ACK();
35
    if (ACK == 0)
36
    {
37
        writeToDs18b20(0xcc); // 跳过ROM的验证操作
38
        writeToDs18b20(0xbe); // 发送一个读取的命令
39
        LSB = readeToDs18b20();//读低八位数据
40
        MSB = readeToDs18b20();//读高八位数据
41
        *temp = ((int)MSB << 8) + LSB;//温度换算
42
    }
43
    return ACK;
44
}

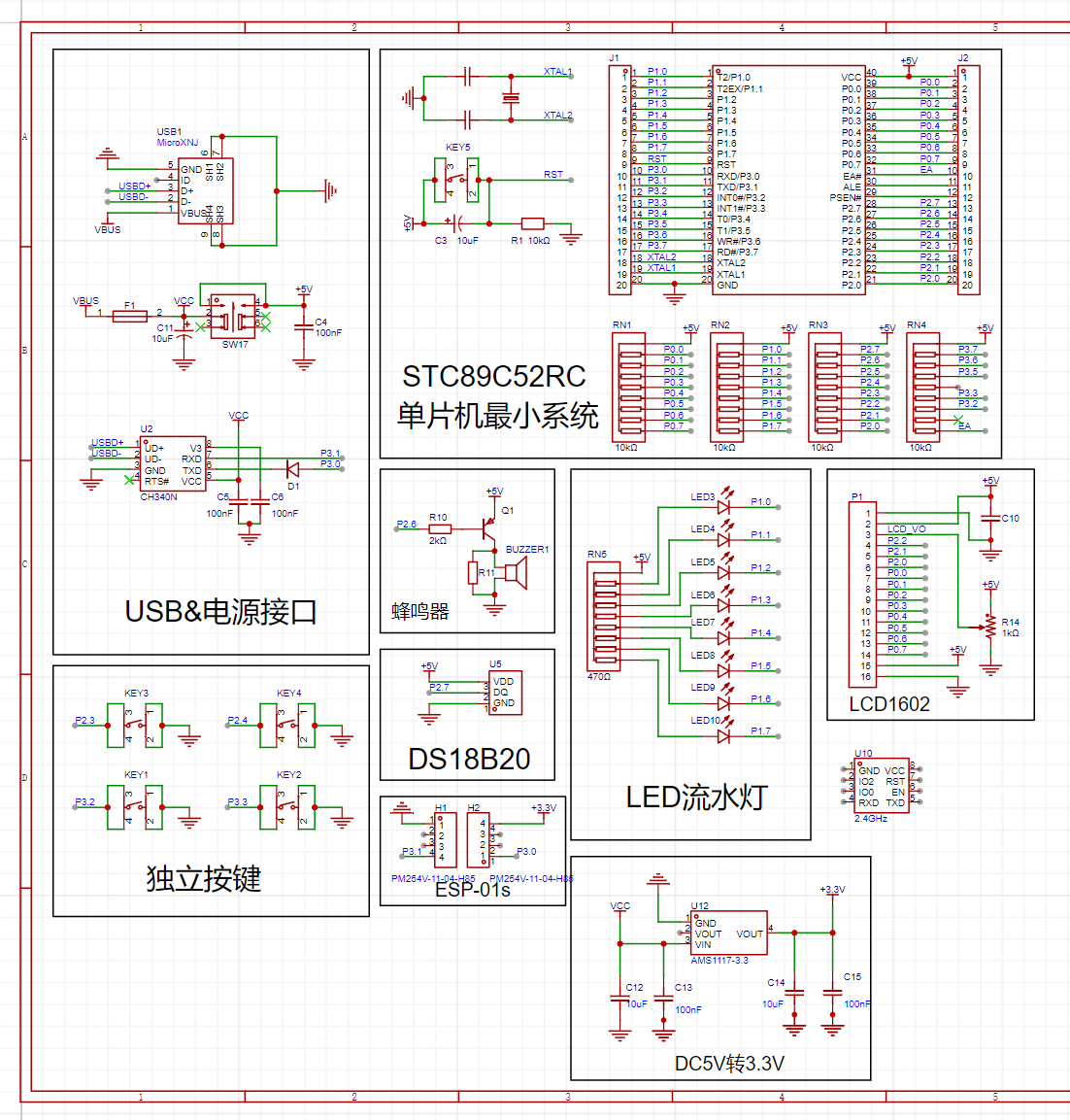

PCB原理图

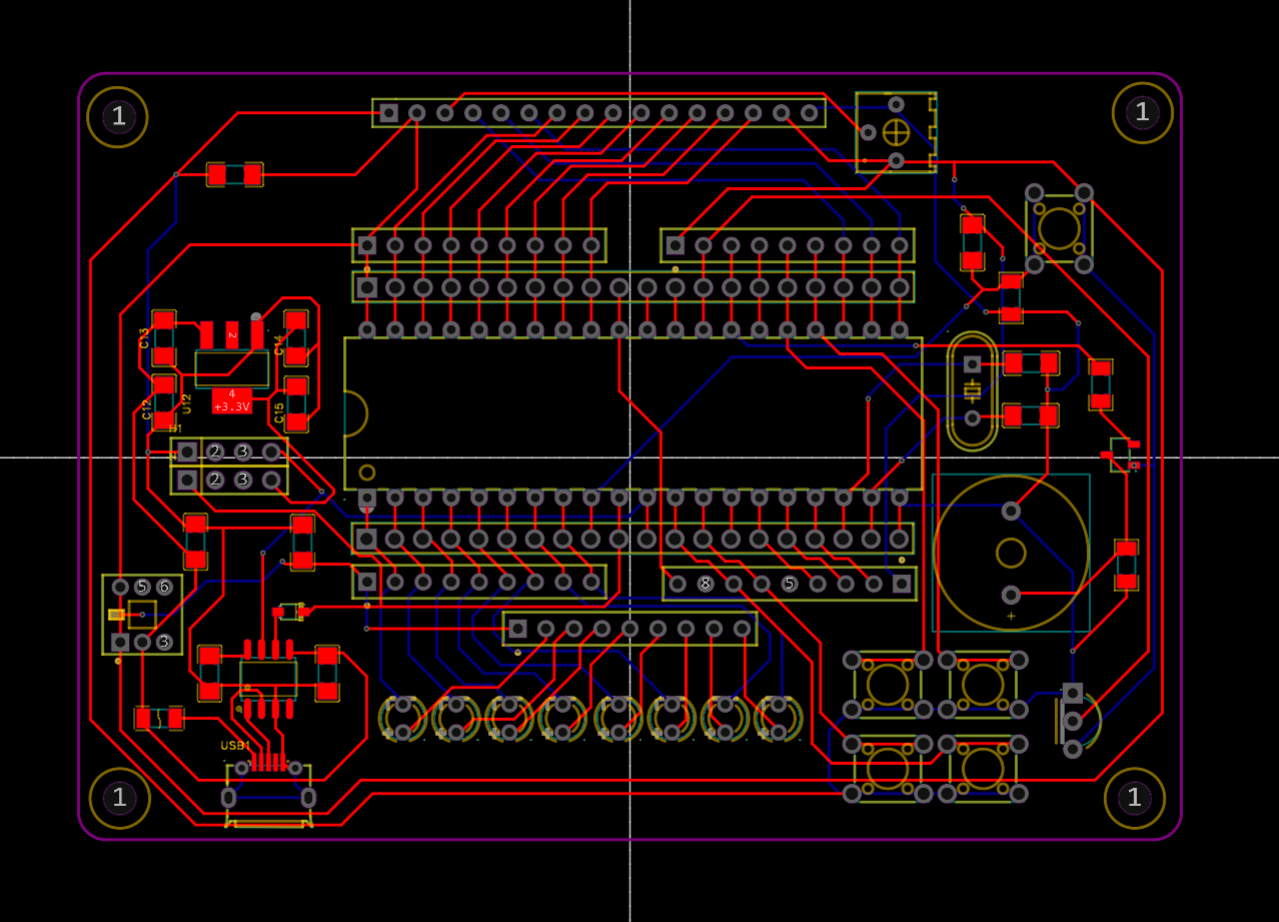

PCB走线图

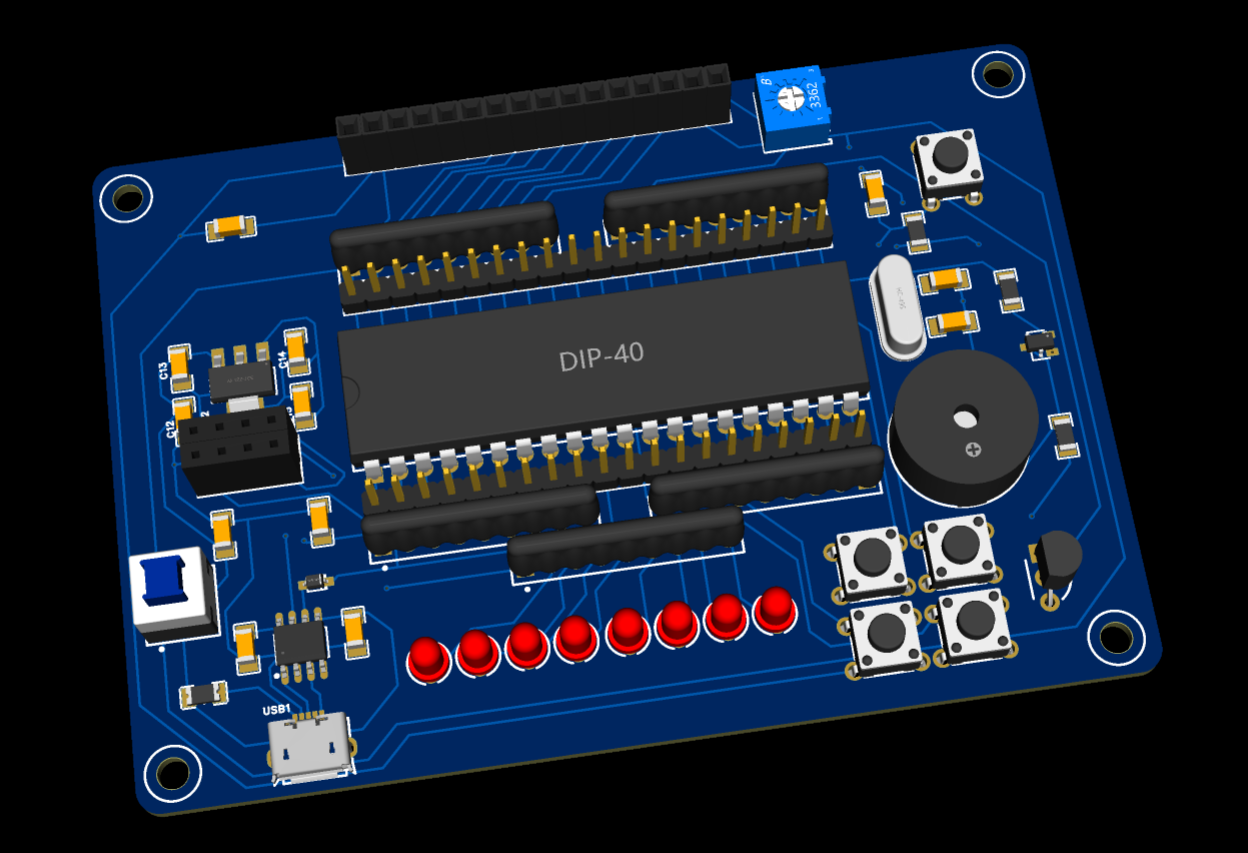

PCB渲染图

ESP8266模块

温度请求

xxxxxxxxxx
1
1
Serial.print("+:T\n"); //发送“+:T”

xxxxxxxxxx
1
1
data = "{\"temp\":0}"; //返回JSON格式的温度数据

命令下达

xxxxxxxxxx
16
1
void callback(char* topic, byte* payload, unsigned int length) {
2
    String msg = "";
3
    for (int i = 0; i < length; i++) {
4
        msg += (char)payload[i];
5
    }
6
    if (msg.indexOf("\"Status5\":\"R\"") > 0) {
7
        Serial.print("+:R\n");//发送“+:R”  控制LED灯向右指示
8
    } else if (msg.indexOf("\"Status5\":\"B\"") > 0) {
9
        Serial.print("+:B\n");//发送“+:B”  控制LED灯闪烁，蜂鸣器发出警报
10
    } else if (msg.indexOf("\"Status5\":\"L\"") > 0) {
11
        Serial.print("+:L\n");//发送“+:L”  控制LED灯向左指示
12
    } else if (msg.indexOf("\"Status5\":\"N\"") > 0) {
13
        Serial.print("+:N\n");//发送“+:N”  控制LED灯保持熄灭
14
    }
15
    msg = "";
16
}

温度上传

通过MQTT协议发送温度数据到云平台上

xxxxxxxxxx
11
1
const char* mqtt_server = "bemfa.com";  //默认，MQTT服务器
2
const int mqtt_server_port = 9501;      //默认，MQTT服务器
3
WiFiClient espClient;
4
PubSubClient client(espClient);
5

6
long now = millis();
7
if (now - lastMsg > 5000) {  //5秒推送一次
8
    lastMsg = now;
9
    client.publish(topic, data.c_str()); //推送温度数据到MQTT服务器
10
    Serial.print("+:T\n");   //发送温度请求
11
}

传输层

传输方式

WIFI通信:通过ESP8266将温度信息和控制命令通过2.4GHz的信号频段的WIFI信号发送给单片机

传输平台

巴法云平台:功能是进行数据中转与存储。控制指令从应用层向感知层传输，温度数据从感知层向应用层传输。云平台负责信息在二者间中转，以及温度数据的存储。

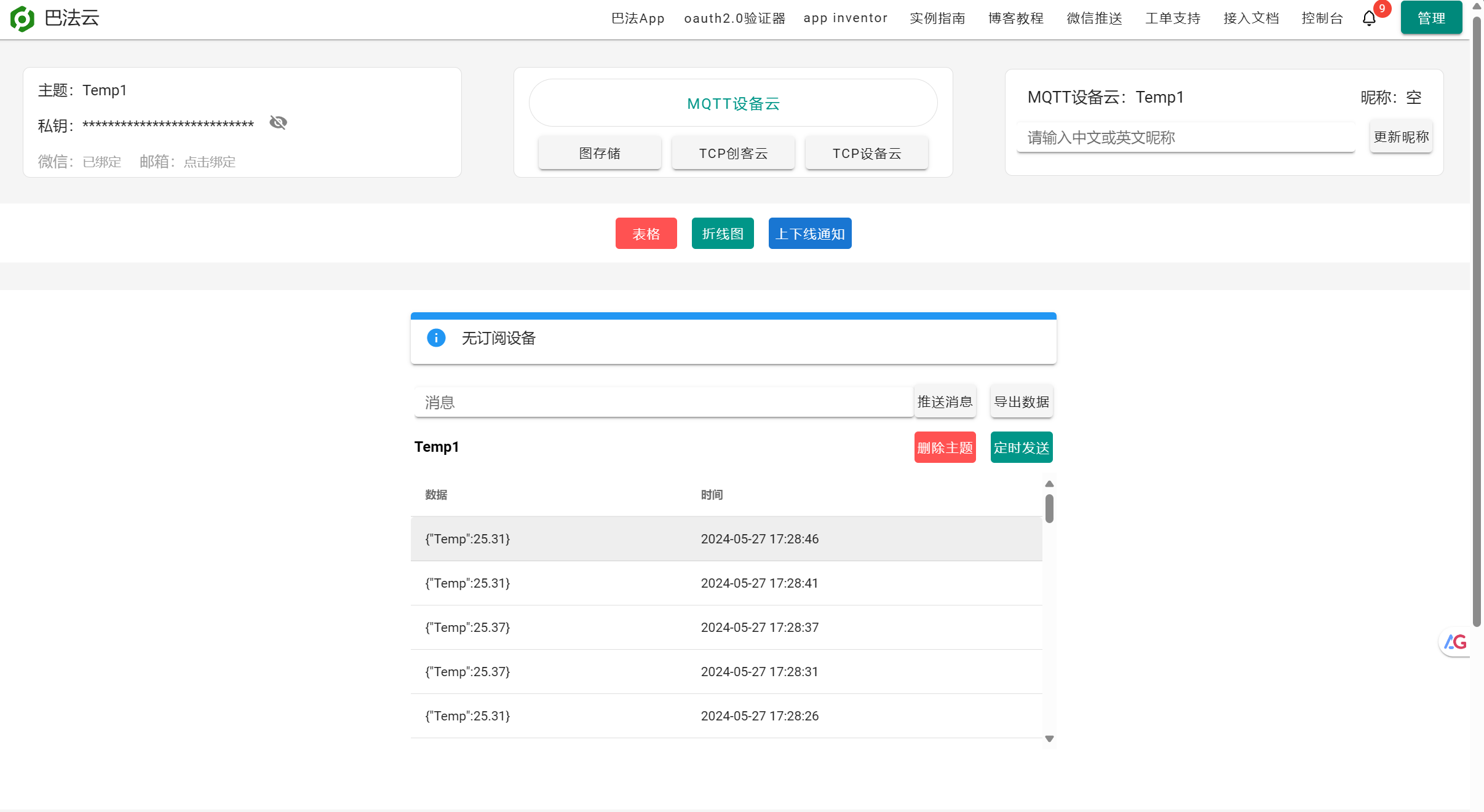

巴法云平台存储温度数据

传输协议

MQTT协议:通过MQTT协议上传数据。一个“Control“主题用于下达JSON格式命令，其他“TempX”主题用于获取温度。

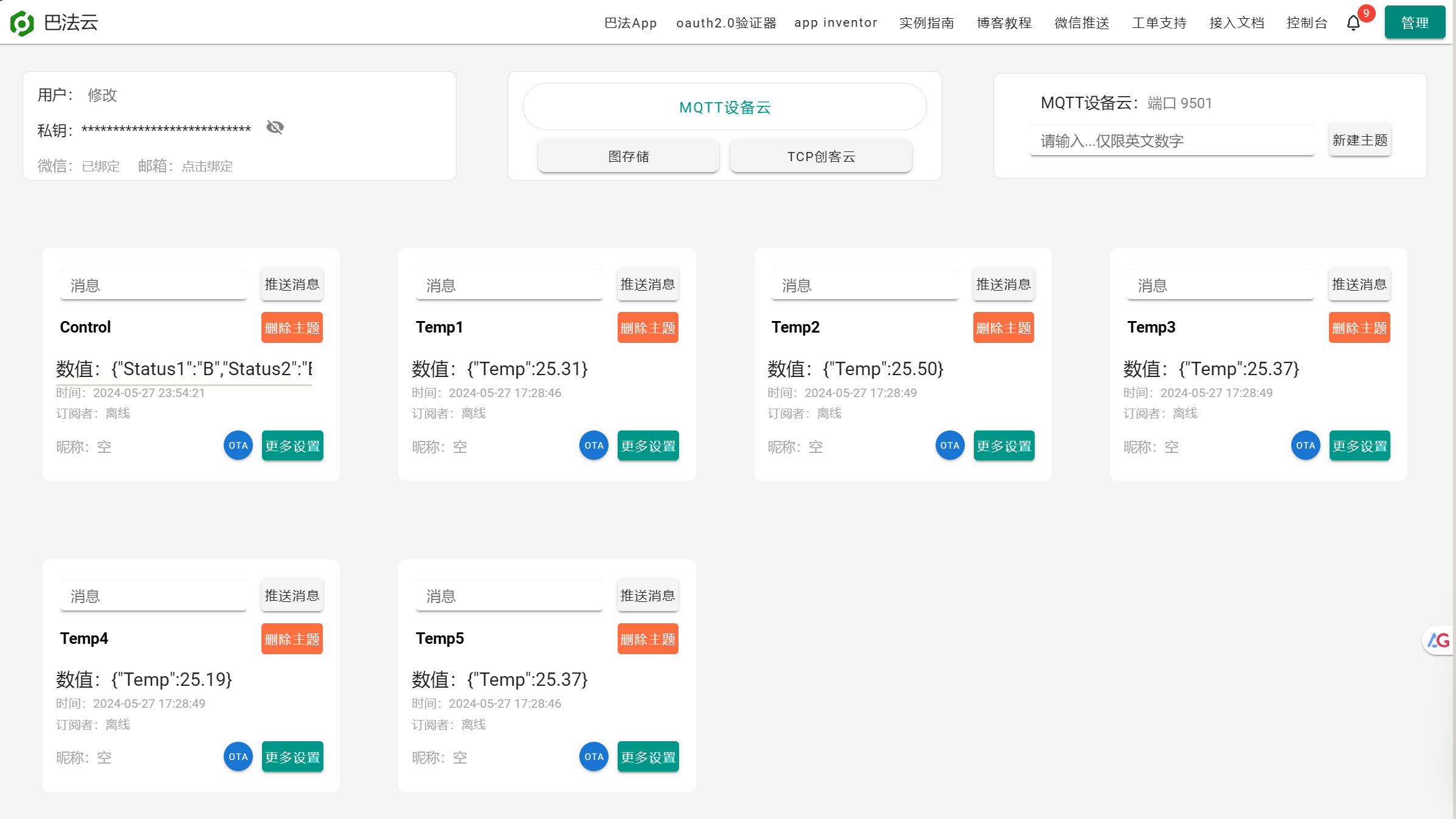

巴法云平台MQTT服务器的订阅主题

应用层

前端页面展示

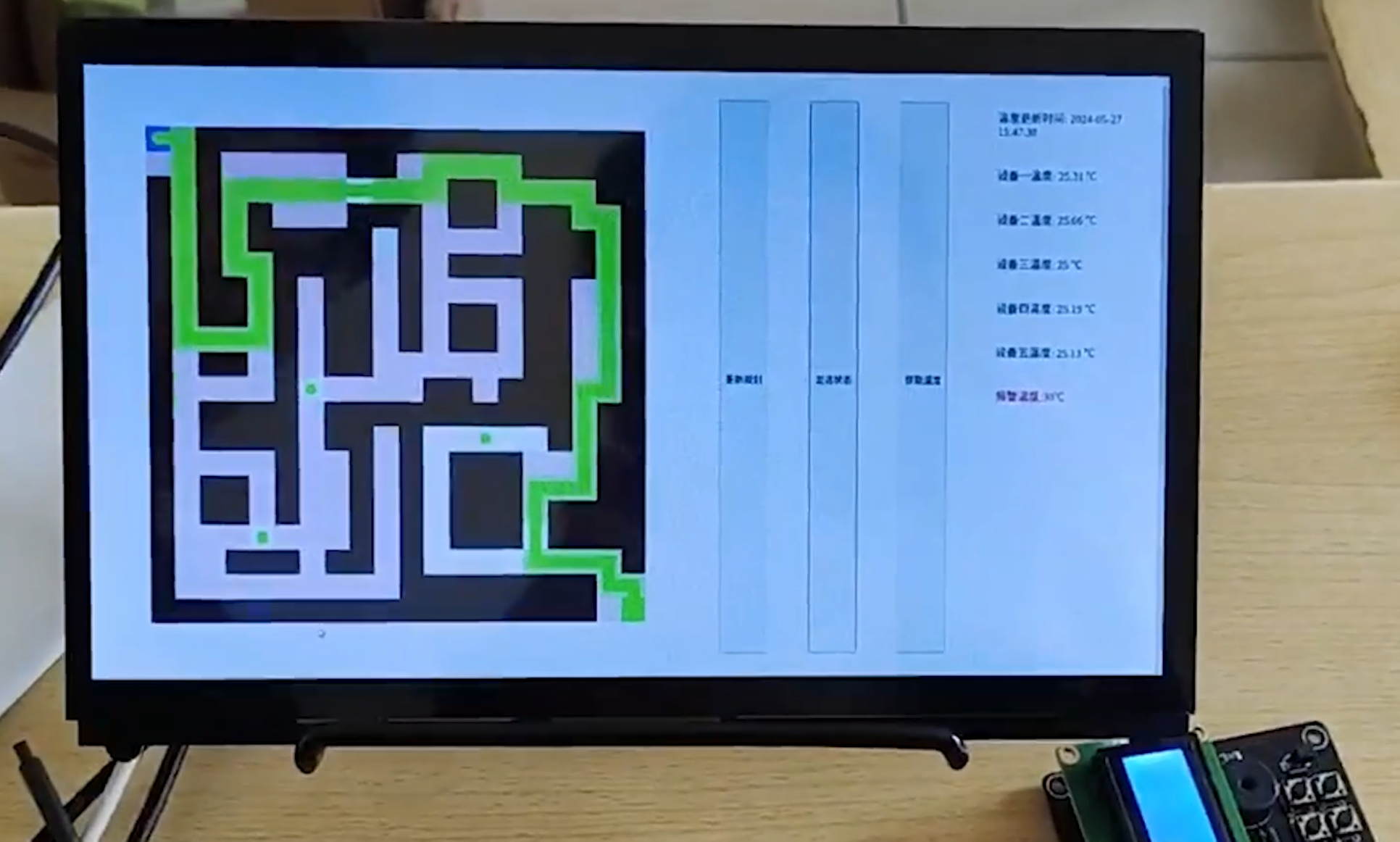

用户交互界面

HTML

用户界面布局结构。包括有A*算法引导路线的可视化窗口、调试按钮和传感器采集的温度数据。

xxxxxxxxxx
37
1
<body>
2
    <div style="display: flex">
3
      <!--A*寻路算法可视化界面-->
4
      <div id="window" style="margin: 5%"></div>
5
      <!--重新规划按钮-->
6
        <input
7
        type="button"
8
        onclick="javascript:location.reload();"
9
        value="重新规划"
10
        style="margin: 2%"
11
      />
12
       <!--发送状态按钮-->
13
      <input
14
        type="button"
15
        onclick="sendMsg()"
16
        value="发送状态"
17
        style="margin: 2%"
18
      />
19
       <!--获取温度按钮-->
20
      <input
21
        type="button"
22
        onclick="getTemp()"
23
        value="获取温度"
24
        style="margin: 2%"
25
      />
26
        <!--获取温度信息展示-->
27
      <div style="display: list">
28
        <div id="Time" style="margin: 40px">温度更新时间:</div>
29
        <div id="box1" style="margin: 40px">设备一温度:</div>
30
        <div id="box2" style="margin: 40px">设备二温度:</div>
31
        <div id="box3" style="margin: 40px">设备三温度:</div>
32
        <div id="box4" style="margin: 40px">设备四温度:</div>
33
        <div id="box5" style="margin: 40px">设备五温度:</div>
34
        <div style="color: red; margin: 40px">报警温度:30℃</div>
35
      </div>
36
    </div>
37
  </body>

JavaScript

P5.js

用JavaScript语言实现A*算法，并通过P5.js可视化逃生路径。

xxxxxxxxxx
335
1
function removeFromArray(arr, elt) {
2
    for (var i = arr.length - 1; i >= 0; i--) {
3
        if (arr[i] == elt) {
4
            arr.splice(i, 1);
5
        }
6
    }
7
}
8

9
function heuristic(a, b) {
10
    var Manhattan_Distance = abs(a.i - b.i) + abs(a.j - b.j);
11
    return Manhattan_Distance;
12
}
13

14
var cols = 20;
15
var rows = 20;
16

17
var grid = new Array(cols);
18

19
var openSet = [];
20
var closedSet = [];
21

22
var start;
23
var end;
24

25
var fire1;
26
var fire2;
27
var fire3;
28
var fire4;
29
var fire5;
30

31
var w, h;
32
var isFinsh = false;
33
var path = [];
34

35
//初始化墙体
36
var wall = [
37
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
38
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
39
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
40
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
41
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
42
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
43
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
44
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
45
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
46
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
47
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
48
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
49
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
50
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
51
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
52
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
53
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
54
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
55
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0],
56
    [0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
57
];
58

59
//设置一号墙体
60
var wall_1 = [
61
    [0, 0, 1, 1, 1, 1, 1, 0, 1, 0, 0, 0, 0, 1, 0, 1, 1, 1, 1, 1],
62
    [1, 0, 0, 0, 0, 1, 1, 0, 1, 1, 0, 1, 1, 1, 0, 1, 1, 0, 1, 1],
63
    [1, 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1, 0, 0, 0, 0, 1, 1],
64
    [0, 1, 0, 0, 1, 0, 1, 0, 1, 1, 1, 0, 1, 1, 0, 1, 0, 0, 0, 1],
65
    [0, 1, 1, 0, 1, 1, 1, 1, 1, 0, 1, 0, 0, 1, 0, 1, 1, 1, 0, 1],
66
    [0, 0, 1, 0, 0, 1, 1, 1, 1, 0, 1, 0, 1, 1, 0, 1, 1, 0, 1, 1],
67
    [0, 0, 1, 1, 0, 1, 0, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1],
68
    [1, 0, 1, 1, 0, 1, 0, 1, 1, 0, 0, 0, 1, 1, 1, 1, 1, 0, 1, 1],
69
    [1, 0, 0, 0, 0, 1, 0, 1, 1, 0, 1, 0, 1, 1, 0, 1, 1, 0, 1, 1],
70
    [0, 0, 1, 1, 1, 1, 0, 1, 1, 0, 0, 0, 0, 0, 0, 0, 1, 0, 1, 1],
71
    [1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1, 1, 1, 1, 1, 0, 0, 0],
72
    [1, 0, 1, 1, 1, 1, 0, 0, 1, 1, 1, 1, 1, 0, 1, 1, 1, 0, 1, 0],
73
    [1, 0, 1, 1, 0, 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1, 0, 1, 0],
74
    [1, 0, 1, 0, 0, 1, 1, 0, 1, 0, 1, 1, 0, 1, 0, 0, 0, 0, 1, 0],
75
    [0, 0, 1, 1, 0, 1, 1, 0, 1, 0, 1, 1, 0, 1, 0, 0, 0, 0, 1, 0],
76
    [1, 0, 1, 1, 0, 1, 0, 0, 1, 0, 1, 0, 0, 1, 1, 0, 1, 1, 1, 0],
77
    [1, 0, 0, 0, 0, 0, 0, 0, 1, 0, 1, 0, 1, 1, 1, 0, 1, 1, 1, 0],
78
    [0, 1, 0, 1, 1, 1, 0, 1, 1, 0, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0],
79
    [1, 1, 0, 1, 0, 1, 0, 1, 0, 0, 1, 1, 1, 1, 0, 1, 1, 0, 1, 0],
80
    [1, 1, 0, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, 0, 0, 0, 1, 0, 0, 0]
81
];
82

83
//设置二号墙体
84
var wall_2 = [
85
    [0, 0, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1],
86
    [0, 0, 1, 0, 0, 0, 0, 0, 1, 1, 0, 0, 0, 0, 0, 1, 1, 1, 1, 1],
87
    [1, 0, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1, 0, 0, 0, 0, 1, 1],
88
    [1, 0, 1, 0, 1, 0, 0, 0, 1, 1, 1, 0, 1, 1, 0, 1, 1, 0, 0, 1],
89
    [1, 0, 1, 0, 1, 1, 1, 1, 1, 0, 1, 0, 0, 0, 0, 1, 1, 1, 0, 1],
90
    [1, 0, 1, 0, 0, 1, 1, 1, 1, 0, 1, 0, 1, 1, 1, 1, 1, 1, 0, 1],
91
    [1, 0, 1, 1, 0, 1, 0, 1, 1, 0, 1, 0, 0, 0, 0, 1, 1, 0, 0, 1],
92
    [1, 0, 1, 1, 0, 1, 0, 1, 1, 0, 1, 0, 1, 1, 0, 1, 1, 0, 0, 1],
93
    [1, 0, 0, 0, 0, 1, 0, 1, 1, 0, 1, 0, 1, 1, 0, 1, 1, 0, 0, 1],
94
    [1, 0, 1, 1, 0, 1, 0, 1, 1, 0, 0, 0, 0, 0, 0, 1, 1, 0, 0, 1],
95
    [1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 0, 1, 1, 0, 1, 1, 1, 0, 0, 1],
96
    [1, 0, 1, 1, 1, 1, 0, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 0, 1, 1],
97
    [1, 0, 1, 1, 1, 1, 0, 1, 1, 0, 1, 0, 0, 0, 0, 0, 1, 0, 1, 1],
98
    [1, 0, 0, 0, 0, 1, 0, 0, 1, 0, 1, 0, 1, 1, 1, 0, 0, 0, 1, 1],
99
    [1, 0, 1, 1, 0, 1, 0, 0, 1, 0, 1, 0, 1, 1, 1, 0, 0, 0, 1, 1],
100
    [1, 0, 1, 1, 0, 1, 0, 0, 1, 0, 1, 0, 1, 1, 1, 0, 1, 1, 1, 1],
101
    [1, 0, 0, 0, 0, 0, 0, 0, 1, 0, 1, 0, 1, 1, 1, 0, 1, 1, 1, 1],
102
    [1, 0, 0, 1, 1, 1, 0, 1, 1, 0, 1, 0, 0, 0, 0, 0, 0, 0, 0, 1],
103
    [1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1, 1, 1, 1, 1, 1, 1, 0, 0],
104
    [1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 0, 0]
105
];
106

107
var start_x = 0;
108
var start_y = 0;
109
var end_x = rows - 1;
110
var end_y = cols - 1;
111

112
var fire1_x = 8;
113
var fire1_y = 2;
114
var fire2_x = 6;
115
var fire2_y = 10;
116
var fire3_x = 13;
117
var fire3_y = 12;
118
var fire4_x = 4;
119
var fire4_y = 16;
120
var fire5_x = 15;
121
var fire5_y = 16;
122

123
//设置着火点
124
function setFire(point, x, y) {
125
    point = grid[x][y];
126
    point.set = true;
127
    point.status = 'B';
128
    point.wall = true;
129
}
130

131
//取消着火点
132
function setNoFire(point, x, y) {
133
    point = grid[x][y];
134
    point.set = true;
135
    point.status = 'N';
136
    point.wall = false;
137
}
138

139
//提前获取温度数据
140
function preload() {
141
    getTemp();
142
    // wall = wall_1;
143
    wall = wall_2;//选择二号地图
144
}
145

146

147
//初始化函数
148
function setup() {
149
    console.log('START A*');
150
    let divElement = document.getElementById("window");
151
    let canvas = createCanvas(700, 700);;
152
    canvas.parent(divElement);
153
    canvas.style("display", "block");
154

155

156
    w = width / cols;
157
    h = height / rows;
158

159
    for (var i = 0; i < cols; i++) {
160
        grid[i] = new Array(rows);
161
    }
162

163
//实例化监控点
164
    for (var i = 0; i < cols; i++) {
165
        for (var j = 0; j < rows; j++) {
166
            grid[i][j] = new Spot(i, j);
167
        }
168
    }
169

170
//添加相邻点
171
    for (var i = 0; i < cols; i++) {
172
        for (var j = 0; j < rows; j++) {
173
            grid[i][j].addNeighbors(grid);
174
        }
175
    }
176

177
//初始化墙体
178
    for (var i = 0; i < cols; i++) {
179
        for (var j = 0; j < rows; j++) {
180
            grid[i][j].wall = wall[j][i];
181
        }
182
    }
183

184
    start = grid[start_x][start_y];
185
    end = grid[end_x][end_y];
186

187
    start.wall = false;
188
    end.wall = false;
189

190
    openSet.push(start);
191
}
192

193
//算法开始运行
194
function draw() {
195
//判断是否着火
196
    (public_Temp1 > 30) ? setFire(fire1, fire1_x, fire1_y) : setNoFire(fire1, fire1_x, fire1_y);
197
    (public_Temp2 > 30) ? setFire(fire2, fire2_x, fire2_y) : setNoFire(fire2, fire2_x, fire2_y);
198
    (public_Temp3 > 30) ? setFire(fire3, fire3_x, fire3_y) : setNoFire(fire3, fire3_x, fire3_y);
199
    (public_Temp4 > 30) ? setFire(fire4, fire4_x, fire4_y) : setNoFire(fire4, fire4_x, fire4_y);
200
    (public_Temp5 > 30) ? setFire(fire5, fire5_x, fire5_y) : setNoFire(fire5, fire5_x, fire5_y);
201

202
    if (openSet.length > 0) {
203
        var winner = 0;
204
        for (var i = 0; i < openSet.length; i++) {
205
            if (openSet[i].f < openSet[winner].f) {
206
                winner = i;
207
            }
208
        }
209
        var current = openSet[winner];
210

211
        if (current === end) {
212
            isFinsh = true;
213
            noLoop();
214
            console.log('DONE!');
215
        }
216

217
        removeFromArray(openSet, current);
218
        closedSet.push(current);
219

220
        var neighbors = current.neighbors;
221
        for (var i = 0; i < neighbors.length; i++) {
222
            var neighbor = neighbors[i];
223

224
            if (!closedSet.includes(neighbor) && !neighbor.wall) {
225
                var tempG = current.g + heuristic(neighbor, current);
226

227
                var newPath = false;
228
                if (openSet.includes(neighbor)) {
229
                    if (tempG < neighbor.g) {
230
                        neighbor.g = tempG;
231
                        newPath = true;
232
                    }
233
                } else {
234
                    neighbor.g = tempG;
235
                    newPath = true;
236
                    openSet.push(neighbor);
237
                }
238

239
                if (newPath) {
240
                    neighbor.h = heuristic(neighbor, end);
241
                    neighbor.f = neighbor.g + neighbor.h;
242
                    neighbor.previous = current;
243
                }
244
            }
245
        }
246
    } else {
247
        console.log('No Solution');
248
        noLoop();
249
        return;
250
    }
251

252
    background(255);
253

254
    for (var i = 0; i < cols; i++) {
255
        for (var j = 0; j < rows; j++) {
256
            grid[i][j].show();
257
        }
258
    }
259

260
    for (var i = 0; i < closedSet.length; i++) {
261
        closedSet[i].show(color(255, 0, 0, 50));
262
    }
263

264
    for (var i = 0; i < openSet.length; i++) {
265
        openSet[i].show(color(0, 255, 0, 20));
266
    }
267

268
    path = [];
269
    var temp = current;
270
    path.push(temp);
271
    while (temp.previous) {
272
        path.push(temp.previous);
273
        temp = temp.previous;
274
    }
275

276
    for (var i = 0; i < path.length; i++) {
277
        path[i].show(color(0, 255, 0, 90));
278
    }
279
    start.show(color(0, 0, 255));
280
    end.show(color(0, 255, 0));
281

282

283
    if (isFinsh)
284
        display_path();
285
}
286

287
//显示寻路算法的结果
288
function display_path() {
289
    noFill();
290
    stroke(0, 255, 0);
291
    strokeWeight(w / 2);
292
    beginShape();
293
    for (var i = path.length - 1; i >= 0; i--) {
294
        vertex(path[i].i * w + w / 2, path[i].j * h + h / 2);
295
        console.log("(" + path[i].i + "," + path[i].j + ")");
296
        GetWay(i, fire1_x, fire1_y);
297
        GetWay(i, fire2_x, fire2_y);
298
        GetWay(i, fire3_x, fire3_y);
299
        GetWay(i, fire4_x, fire4_y);
300
        GetWay(i, fire5_x, fire5_y);
301
    }
302
    endShape();
303
    this.Status1 = grid[fire1_x][fire1_y].status;
304
    console.log(this.Status1);
305
    this.Status2 = grid[fire2_x][fire2_y].status;
306
    console.log(this.Status2);
307
    this.Status3 = grid[fire3_x][fire3_y].status;
308
    console.log(this.Status3);
309
    this.Status4 = grid[fire4_x][fire4_y].status;
310
    console.log(this.Status4);
311
    this.Status5 = grid[fire5_x][fire5_y].status;
312
    console.log(this.Status5);
313
}
314

315
//获取路线指示的指令
316
function GetWay(i, firePoint_x, firePoint_y) {
317
    if (path[i].i === firePoint_x && path[i].j === firePoint_y) {
318
        if (path[i - 1].i != path[i].i) {
319
            if (path[i - 1].i > path[i].i) {
320
                grid[firePoint_x][firePoint_y].status = 'R'; console.log(grid[firePoint_x][firePoint_y].status);
321
            }
322
            else {
323
                grid[firePoint_x][firePoint_y].status = 'L'; console.log(grid[firePoint_x][firePoint_y].status);
324
            }
325
        }
326
        if (path[i - 1].j != path[i].j) {
327
            if (path[i - 1].j > path[i].j) {
328
                grid[firePoint_x][firePoint_y].status = 'L'; console.log(grid[firePoint_x][firePoint_y].status);
329
            }
330
            else {
331
                grid[firePoint_x][firePoint_y].status = 'R'; console.log(grid[firePoint_x][firePoint_y].status);
332
            }
333
        }
334
    }
335
}

Ajax.js

通过Ajax.js访问云平台数据，并显示到前端页面上。

xxxxxxxxxx
95
1
//接受和发送数据
2
var public_Temp1 = 0;
3
var public_Temp2 = 0;
4
var public_Temp3 = 0;
5
var public_Temp4 = 0;
6
var public_Temp5 = 0;
7

8
var Status1 = "N";
9
var Status2 = "N";
10
var Status3 = "N";
11
var Status4 = "N";
12
var Status5 = "N";
13

14
//定义方法
15
function getTemp() {
16
    //使用$.ajax()发送异步请求
17
    $.ajax({
18
        url: "https://apis.bemfa.com/va/alltopic", // 请求路径
19
        type: "GET", //请求方式
20
        data: {
21
            uid: "60ce8437cee20782e7355a16e6bb6a39",
22
            type: 1,
23
        },
24
        success: function (message) {
25
            // alert(data);
26
            let Time = document.querySelector("#Time");
27
            let box1 = document.querySelector("#box1");
28
            let box2 = document.querySelector("#box2");
29
            let box3 = document.querySelector("#box3");
30
            let box4 = document.querySelector("#box4");
31
            let box5 = document.querySelector("#box5");
32

33
            var res = JSON.parse(message);
34
            var time = res.data[0].time;
35
            var Temp1 = JSON.parse(res.data[1].msg).Temp;
36
            var Temp2 = JSON.parse(res.data[2].msg).Temp;
37
            var Temp3 = JSON.parse(res.data[3].msg).Temp;
38
            var Temp4 = JSON.parse(res.data[4].msg).Temp;
39
            var Temp5 = JSON.parse(res.data[5].msg).Temp;
40
            Time.innerHTML = "温度更新时间: " + time;
41
            box1.innerHTML = "设备一温度: " + Temp1 + " ℃";
42
            box2.innerHTML = "设备二温度: " + Temp2 + " ℃";
43
            box3.innerHTML = "设备三温度: " + Temp3 + " ℃";
44
            box4.innerHTML = "设备四温度: " + Temp4 + " ℃";
45
            box5.innerHTML = "设备五温度: " + Temp5 + " ℃";
46
            public_Temp1 = Temp1;
47
            public_Temp2 = Temp2;
48
            public_Temp3 = Temp3;
49
            public_Temp4 = Temp4;
50
            public_Temp5 = Temp5;
51
            console.log("Get Temprature OK!");
52
            console.log(res);
53
        }, //响应成功后的回调函数
54
        error: function () {
55
            alert("温度获取失败！");
56
        }, //表示如果请求响应出现错误，会执行的回调函数
57
        dataType: "text", //设置接受到的响应数据的格式
58
    });
59
}
60
function sendMsg() {
61
    //使用$.ajax()发送异步请求
62
    $.ajax({
63
        url: "https://apis.bemfa.com/va/postmsg", // 请求路径
64
        type: "POST", //请求方式
65
        data: {
66
            uid: "60ce8437cee20782e7355a16e6bb6a39",
67
            topic: "Control",
68
            type: 1,
69
            msg:
70
            '{"Status1":"' +
71
            this.Status1 +
72
            '","Status2":"' +
73
            this.Status2 +
74
            '","Status3":"' +
75
            this.Status3 +
76
            '","Status4":"' +
77
            this.Status4 +
78
            '","Status5":"' +
79
            this.Status5 +
80
            '"}',
81
        },
82
        header: {
83
            "Content-Type": "application/x-www-form-urlencoded",
84
        },
85
        success: function (message) {
86
            var res = JSON.parse(message);
87
            console.log("Send Message OK!");
88
            console.log(res);
89
        }, //响应成功后的回调函数
90
        error: function () {
91
            alert("发送消息出错！");
92
        }, //表示如果请求响应出现错误，会执行的回调函数
93
        dataType: "text", //设置接受到的响应数据的格式
94
    });
95
}

寻路算法

A*启发式搜索算法

使用JavaScript语言实现A*算法进行路径规划

xxxxxxxxxx
69
1
//定义路径点类
2
function Spot(i, j) {
3
    this.i = i;
4
    this.j = j;
5

6
    //期望参数
7
    this.f = 0;
8
    this.g = 0;
9
    this.h = 0;
10

11
    this.neighbors = [];
12
    this.previous = undefined;
13
    this.wall = false;
14
    this.set = false;
15
    this.status = 'N';
16

17
    this.show = function (col) {
18
        if (this.wall && this.status === 'N') {
19
            fill(0);
20
            noStroke();
21
            rect(this.i * w, this.j * h, w, h);
22
        }
23
        else if (this.status === 'B' && this.wall && this.set) {
24
            fill(255, 0, 0);
25
            noStroke();
26
            ellipse(this.i * w + w / 2, this.j * h + h / 2, w / 2, h / 2);
27
        }
28
        else if (this.status === 'N' && !this.wall && this.set) {
29
            fill(0, 255, 0);
30
            noStroke();
31
            ellipse(this.i * w + w / 2, this.j * h + h / 2, w / 2, h / 2);
32
        }
33
        else if (col) {
34
            fill(col);
35
            rect(this.i * w, this.j * h, w, h);
36
        }
37
    };
38

39
    this.addNeighbors = function (grid) {
40
        var i = this.i;
41
        var j = this.j;
42
        if (i < cols - 1) {
43
            this.neighbors.push(grid[i + 1][j]);
44
        }
45
        if (i > 0) {
46
            this.neighbors.push(grid[i - 1][j]);
47
        }
48
        if (j < rows - 1) {
49
            this.neighbors.push(grid[i][j + 1]);
50
        }
51
        if (j > 0) {
52
            this.neighbors.push(grid[i][j - 1]);
53
        }
54

55
        //取消对角线相邻点
56
        // if (i > 0 && j > 0) {
57
        //     this.neighbors.push(grid[i - 1][j - 1]);
58
        // }
59
        // if (i < cols - 1 && j > 0) {
60
        //     this.neighbors.push(grid[i + 1][j - 1]);
61
        // }
62
        // if (i > 0 && j < rows - 1) {
63
        //     this.neighbors.push(grid[i - 1][j + 1]);
64
        // }
65
        // if (i < cols - 1 && j < rows - 1) {
66
        //     this.neighbors.push(grid[i + 1][j + 1]);
67
        // }
68
    };
69
}

运行环境

可视化界面运行在Orange Pi 上的 Ubuntu Linux系统的内置浏览器中

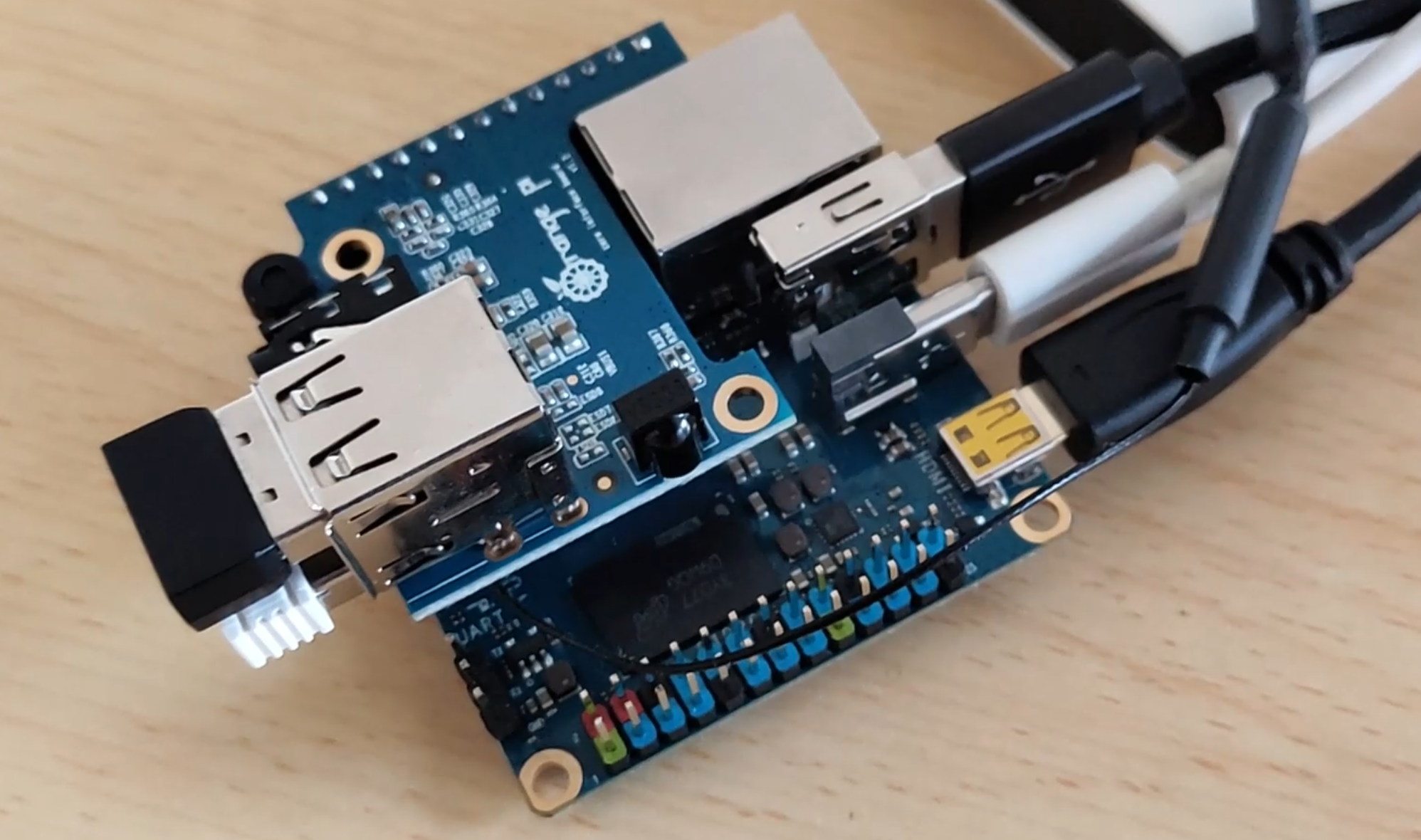

Orange Pi 单板电脑

第四章 测试报告

运行速度

动态智能逃生指示牌装置的运行速度主要体现在其响应速度和更新速度上。一旦火灾或其他紧急情况被探测到，系统能够迅速启动并更新指示牌的信息，引导人员疏散。由于系统是基于实时数据和环境信息进行分析和决策的，因此能够确保疏散路径的实时性和有效性，从而提高疏散效率。

安全性

安全性是动态智能逃生指示牌装置的核心优势之一。相比传统的静态逃生指示牌，动态智能逃生指示牌能够根据火灾或其他紧急情况的位置和严重程度，实时调整指示方向，将人群疏散到远离危险源的方向。

扩展性

动态智能逃生指示牌装置具有良好的扩展性。系统可以根据建筑物的结构和人员分布情况进行定制和优化，适应不同的应用场景。

A*算法使用的地图是由0-1矩阵构成，理论上可以模拟出任何复杂的建筑的平面结构图，适合不同场景。

部署方便性

动态智能逃生指示牌装置采用模块化设计，安装和配置相对简单。系统可以通过无线方式连接到建筑物内的传感器和控制器，实现实时监控和数据传输。

可用性

动态智能逃生指示牌装置通过采用醒目的视觉灯光提示，方便人员快速识别和理解。在紧急情况下，系统能够迅速启动并更新指示信息，确保人员在任何位置都能清晰地看到指示标志。此外，系统还具备自动检测、自我修复等功能，能够实时监测设备运行状态并发现异常情况，确保系统的稳定性和可靠性。

第五章 安装及使用

环境要求

可见性：指示牌应在任何情况下都能清晰可见，包括正常光照、黑暗环境、烟雾等紧急情况。

稳固性：指示牌应牢固地安装在墙壁、门框或天花板上，不易受到振动或外力影响而脱落。

安装过程

前期准备：对建筑的结构、布局和疏散路线进行全面的了解，确保疏散指示系统能够覆盖到所有必要的区域。

位置选择：根据建筑的特点和疏散需求，选择合适的安装位置。一般来说，应安装在疏散通道、楼梯间、安全出口等关键位置。同时，要确保安装高度、间距等参数符合相关标准和规定。

安装与固定：使用专门的安装工具和材料，如膨胀螺丝、焊接设备等，将指示牌牢固地安装在选定的位置上。

主要流程

系统调试与测试：在安装完成后，对系统进行全面的调试与测试。首先，检查设备是否完好无损、安装是否正确。然后，进行系统功能的测试，包括疏散指示灯的亮度、闪烁频率、指向性等方面的测试。最后，进行系统的可靠性测试，模拟紧急情况下的响应速度和准确性等方面的测试。

后期维护与保养：定期对系统进行巡检和保养，确保设备处于良好的工作状态。同时，对系统进行升级和维护，以应对不断变化的疏散需求和新的技术挑战。

第六章 项目总结

任务分解

硬件设计

• 电路设计：设计电路图，确定所需元器件。

• 材料选择：根据设计要求选择合适的材料。

• 原型制作：根据设计和材料制作硬件原型。

软件开发

• 系统架构设计：设计软件的整体架构和模块划分。

• 功能模块开发：根据需求开发各个功能模块。

• 用户界面设计：设计直观易用的用户界面。

系统集成

将硬件和软件集成为一个完整的系统，确保各模块之间的顺畅通信。

测试与验证

对系统进行全面的测试和验证，确保其满足设计要求。

面对困难

技术挑战

• 传感器与系统集成：集成温度、烟雾、人体红外线等多种传感器，并确保它们与控制系统之间的通信准确无误，可能需要复杂的硬件和软件设计。

• 实时数据处理：在火灾等紧急情况下，系统需要快速、准确地处理传感器数据，并作出相应的指示。这对系统的实时性和稳定性提出了很高的要求。

• LED点阵屏显示：实现LED点阵屏的动态、清晰的图像显示，可能需要解决屏幕刷新率、图像清晰度等问题。

设计与制造问题

• 防火设计：逃生指示牌需要在火灾环境中工作，因此必须具备防火、耐高温的特性。这需要在材料选择、结构设计等方面进行特殊考虑。

• 耐用性：由于逃生指示牌可能需要长期工作，因此必须具备较高的耐用性和稳定性，以应对各种环境挑战。

• 成本控制：在追求高性能的同时，还需要考虑成本控制，确保产品的市场竞争力。



升级演进

技术发展与应用

• 初始阶段：传统的逃生指示牌是静态的，安装位置在建筑施工前就已经规划确定，无法根据火灾或其他紧急情况进行实时调整。

• 演进阶段：随着人工智能和物联网技术的发展，动态逃生出口指示牌应运而生。这类指示牌可以在火灾和其他重大公共安全事故爆发时，实时调整指示方向，引导人群远离灾害中心，成功逃离受困建筑。

系统设计与功能

• 早期设计：智能疏散指示系统主要解决的是传统消防应急照明存在的问题，如疏散指示方向固定、电压过高、透光性差、故障无提示等。

• 升级改进：现代智能疏散指示系统基于自适应算法软件，在火灾时自动形成最佳疏散路径，并实时指示疏散方向。此外，系统还采用安全电压供电、LED光源等技术，确保节能且安全。

功能研究与发展

• 早期研究：主要关注于如何通过网络技术连接现场指示牌与主控机，形成动态疏散系统。

• 近期进展：研究不仅限于网络连接，还开始关注系统的运算能力，如根据火灾报警系统报告的起火点位置，智能调整标志灯的指示方向。



商业推广

市场定位与需求分析

• 目标市场：医院、购物中心、体育场馆、学校、商业综合体、等人员密集且对安全要求高的场所。

• 需求分析：这些场所需要能够快速、准确地为人员提供逃生指示，以减少火灾等紧急情况下的伤亡。

产品优势与特点

• 动态指示：能够根据火灾等紧急情况实时调整指示方向，确保人员迅速找到安全出口。

• 智能化控制：集成传感器和控制系统，实现自动检测、报警和指示功能。

• 节能环保：采用LED照明和高效电源技术，降低能耗并减少环境污染。

• 高可靠性：具备防火、防水、防尘等防护措施，确保在恶劣环境下稳定运行。
